針對電機性能測試臺的應用案例

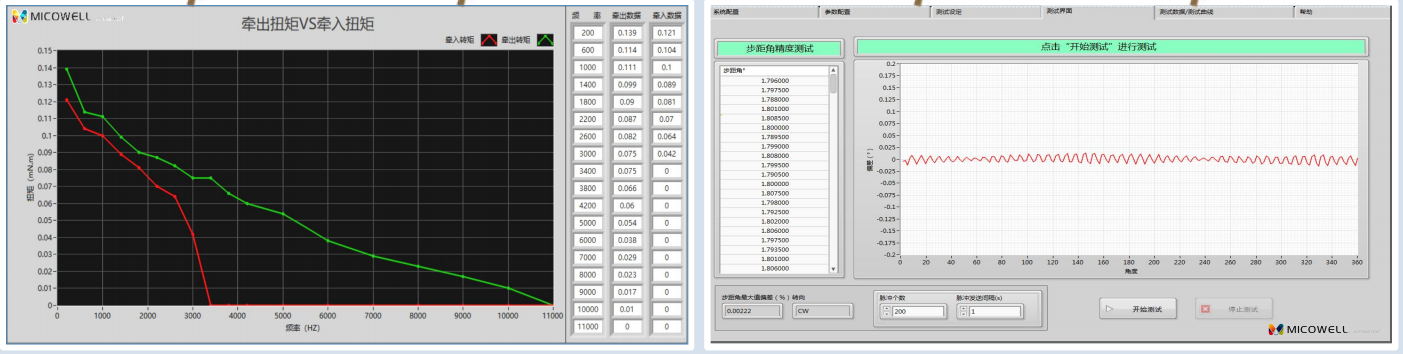

針對步進電機牽入力矩與牽出力矩的測試方法在國標 GBT 20638-2006中有明確定義了4種測試方法分別是磁粉 制動器+扭矩傳感器方法；測功機測試方法；用繩和彈簧秤 測試方法；用繩和雙彈簧秤測試方法。其中4種方法都具備 一定的針對性，前兩種方法因?yàn)檗D(zhuǎn)動慣量的問題不能測試量 程小的步進電機；后兩種方法不能測試量程大的步進電機， 且測試繁瑣，需要手動記錄數據等。針對小量程的步進電機 我司開發出一種針對中小型步進電機牽入牽出力矩的測試設 備，可實現一鍵測量，自動出結果與曲線解決測試繁瑣以及 人工帶來的數據誤差問題。根據客戶需求主要是針對步進電 機的最大靜力矩（保持力矩）、定位力矩（斷電保持力矩） 最大靜力矩（保持力矩）、定位力矩（斷電保持力矩）、輸 出力矩（矩頻特性）、啟動力矩（牽入力矩）、步距角及步 距角誤差、最高空載啟動頻率和運行頻率的自動測試；自動 記錄。針對該測試需求需采用步進電機定制化測試系統。

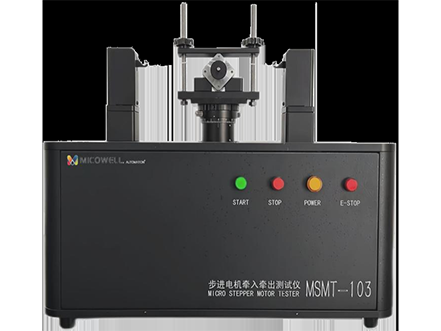

步進電機綜合測試系統
