針對有刷電機和無刷電機整機加載性能測試原理基本一樣，利用測功機給其加載，模擬被測電機在不同負載測試性能。

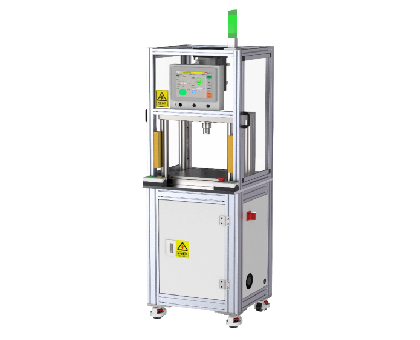

額定壓力范圍：2000N(200Kg) / 5000N(500Kg) / 10000N(1000Kg)/ 20000N(2000Kg)
壓力精度：±0.3%F.S
最大行程：250mm / 300mm
壓裝速度：0.01-30mm/s
位移分辨率：0.001mm
空載最大速度：200mm/s

針對無刷電機整機加載性能測試原理基本一樣，利用測功機給其加載，模擬被測電機在不同負載測試性能。

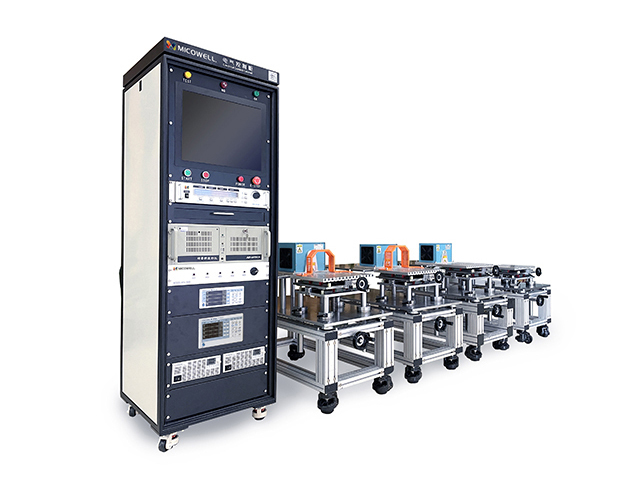

電機壽命測試設備采用制動器與智能恒流源/伺服電機+伺服驅動器組成的測試系統。 電機壽命測試系統(ATC-1005)是一款先進的，可在計算機(Windows 7/xp/10)操作系統下進行數據采集的馬達壽命測試軟件。

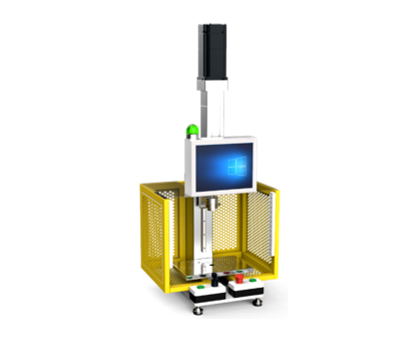

額定壓力范圍：2000N(200Kg) / 5000N(500Kg) / 10000N(1000Kg)
壓力精度：±0.5%F.S
壓力分辨率：0.1N(0.01kg)
最大行程：250mm / 300mm
壓裝速度：0.01-30mm/s
空載最大速度：200mm/s

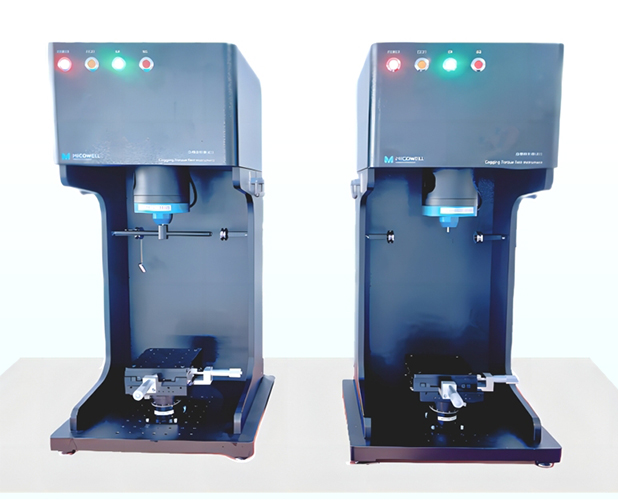

齒槽轉矩測試系統是一個獨立的測試系統，用于控制和測量齒槽轉矩和摩擦轉矩。

額定壓力范圍：2000N(200Kg) / 5000N(500Kg) / 10000N(1000Kg)/ 20000N(2000Kg)
壓力精度：±0.3%F.S
壓力分辨率：0.1N(0.01kg)
最大行程：250mm / 300mm
壓裝速度：0.01-30mm/s
空載最大速度：200mm/s

27種標準規格
峰值扭力從0.1kg.cm 到560kg.cm
磁滯剎車系統：提供獨立于轉速的精確扭力負載
電機測試從空載到堵轉
精度：±0.25% 至 ± 0.5% (滿量程) 采用高精度的負載與轉速傳感器
氣流檢測：防止過熱和操作員失誤
底座：可選長板型/短板型

最大扭矩：0.3 N?m～100 N?m
額定功率：0.3 kW ～ 30 kW
穩定負載力矩，無串動
低慣量低剩磁
可在任意旋轉方向上運轉
支持制動扭矩測量
高轉速最高可達50000 rpm

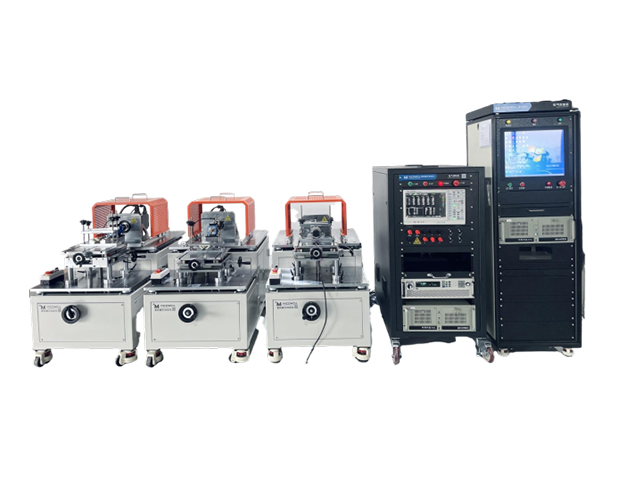

測試針對機器人關節的力矩測試主要是利用安裝到工業控制計算機里的軟件通過IO卡控制繼電器的通斷從而控制交流接觸器將被測產品供電電源的輸出接通到被測產品輸入端，同時通過通訊使得供電電源輸出相對應的電壓讓被測產品上電。此時用戶工程師通過自備的軟件控制機器人關節運轉，運轉完成后工程師通過操作測試軟件控制加載控制器從而控制測功機給被測產品施加負載，并同時讀取電參數儀采集被測產品直流母線的電壓；電流；輸入功率和加載控制器采集的扭矩；轉速；輸出功率；轉向，并通過計算公式算出效率。也可以通過讀取角度傳感器的信號來測試機器人關節在不同負載下的重復定位精度。其中可以測試很多測試項目包含了效率測試（減速器）、扭轉剛度測試、背隙測試、啟停轉矩測試、空載摩擦測試、傳動精度測試等。

針對步進電機牽入力矩與牽出力矩的測試方法在國標GBT 20638-2006中有明確定義了4種測試方法分別是磁粉制動器+扭矩傳感器方法；測功機測試方法；用繩和彈簧秤測試方法；用繩和雙彈簧秤測試方法。其中4種方法都具備一定的針對性，前兩種方法因為轉動慣量的問題不能測試量程小的步進電機；后兩種方法不能測試量程大的步進電機，且測試繁瑣，需要手動記錄數據等。針對小量程的步進電機我司開發出一種針對中小型步進電機牽入牽出力矩的測試設備，可實現一鍵測量，自動出結果與曲線解決測試繁瑣以及人工帶來的數據誤差問題。根據客戶需求主要是針對步進電機的最大靜力矩（保持力矩）、定位力矩（斷電保持力矩）最大靜力矩（保持力矩）、定位力矩（斷電保持力矩）、輸出力矩（矩頻特性）、啟動力矩（牽入力矩）、步距角及步距角誤差、最高空載啟動頻率和運行頻率的自動測試；自動記錄。針對該測試需求需采用步進電機定制化測試系統

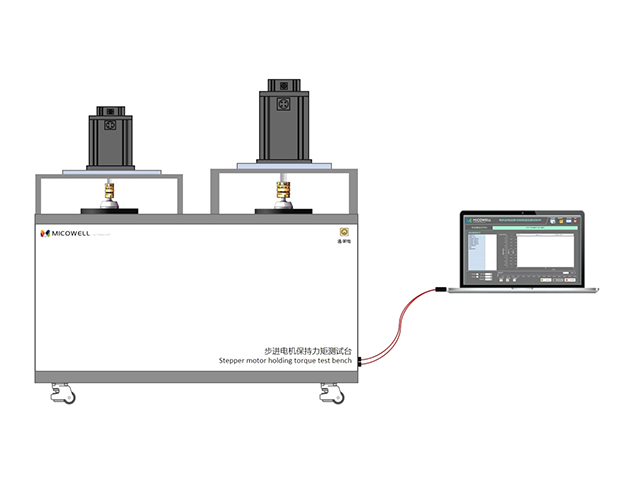

根據客戶需求主要是針對步進電機的最大靜力矩（保持力矩）的自動測試

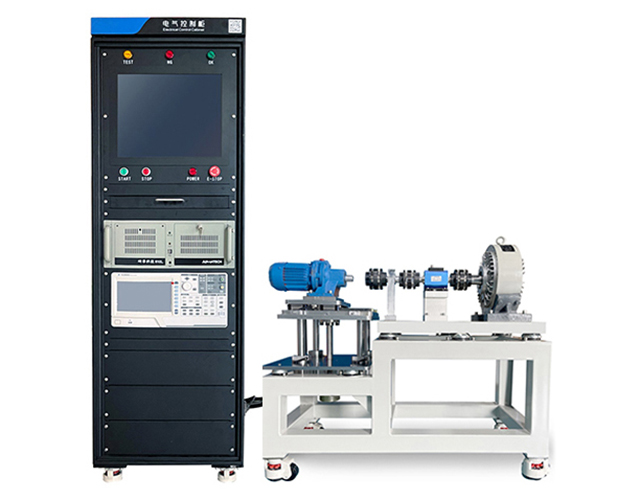

電機加載性能測試設備（磁滯測功機加載）是一套利用磁滯測功機給電機加載，實現對各種電機綜合性能的精準測試，適合小功率微特電機的性能測試，溫升測試，能效測試以及模擬電機各種工況下的電機特性測試。磁滯測功機不需要依靠速度來產生扭矩，因此可以進行從空載到堵載的全程測試。磁滯測功機的冷卻方式可分為自然冷卻，壓縮空氣冷卻，鼓風機冷卻。測試系統通過儀器儀表來讀取電機的扭矩；轉速；輸出功率，轉向，電流，電壓，輸入功率，效率等參數。

該系統用于測試車門玻璃升降電機、天窗電機性能性測試，測量電機轉速、扭矩、電流等參數，從而獲得電機性能狀況。

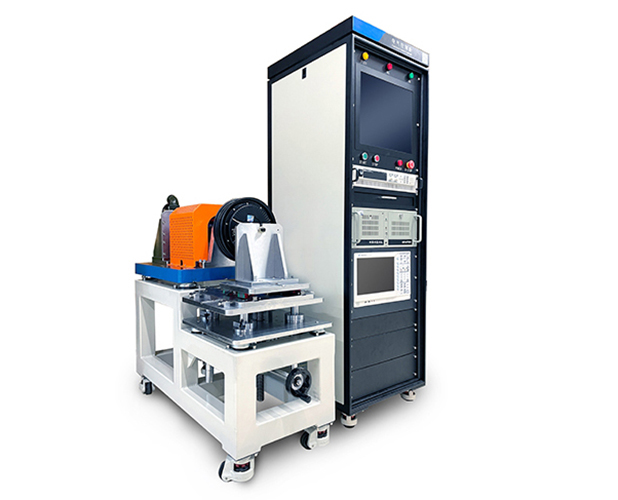

本電機特性測試系統適用于測量單三相交流變頻電機，能以全程測試, 定點測試, 手動 測試等測試方式來測得電機的各項參數，包括：扭力，轉速，輸出功率，電壓，電流，輸入 功率，功率因素，轉向及效率等?？煽啃愿撸貜?fù)性好。測試量程范圍最大功率 30KW，最 大扭矩 100N.m，最高轉速 25000rpm，測試精度±0.5%。

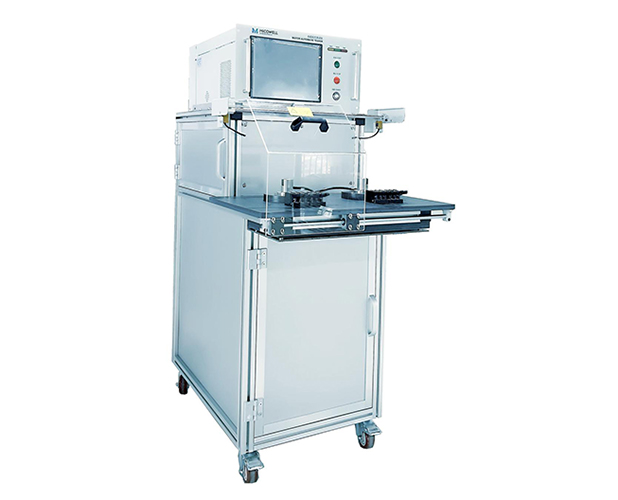

電機定子綜合測試設備測試對象電機定子（單、三相、多速、串激、無刷等定子）。
