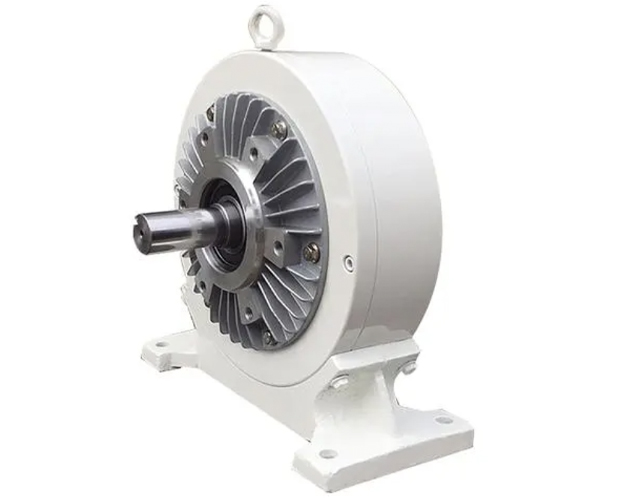

磁粉制動器選型表
型號 |
額定扭矩(N·m) |
額定電流(A) |
額定功率(W) |
允許最高轉速rpm |
冷卻方式 |
PB-504 |
50 |
0.8 |
3500 |
1500 |
自然冷/水冷 |
PB-105 |
100 |
1 |
7000 |
1500 |
水冷 |
PB-205 |
200 |
2 |
10000 |
1000 |
水冷 |
PB-405 |
400 |
2.5 |
12000 |
1000 |
水冷 |
PB-505 |
500 |
2.5 |
14000 |
750 |
水冷 |
PB-106 |
1000 |
2.5 |
18000 |
750 |
水冷 |
PB-206 |
2000 |
3 |
25000 |
500 |
水冷 |
基于磁粉測功機加載的電機性能測試臺設備簡介
電機加載性能測試設備(磁粉測功機加載)是一套利用磁粉測功機給電機加載,實現對各種電機綜合性能的精準測試,適用于中低轉速或中到高扭矩范圍的電機測試。如同磁滯測功機一般可以在零轉速時 提供最大的扭矩。其冷卻方式主要分為自然冷卻和水冷卻。 測試系統通過儀器儀表來讀取電機的扭矩;轉速;輸出功率,轉向,電流,電壓,輸入功率,效率等參數。它可以根據不同的配置來測試不同的電機如輪轂電機,減速機電機等低到中等轉速電機。一般應用于測試功率在30KW以下,扭矩在1000N.m以下,轉速在2000rpm范圍的電機或電機驅動測試。
磁粉測功機加載特色:
加載穩定,基本無轉矩波動,慣量小。
經濟性好,同樣差不多規格,磁粉測功機價格要遠遠低于其它類型的測功機。
適應范圍廣,適用低到中轉速電機的測試,可以測試被測電機從空載到堵載的過程測試。
精度高,扭矩測量精度可達0.2-0.5%F.S ; 轉速測量精度可達0.1%F.S

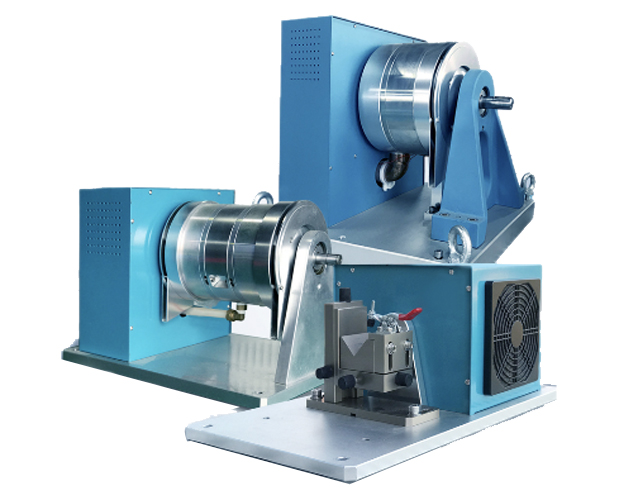

基于磁滯測功機加載的電機性能測試臺設備簡介
電機加載性能測試設備(磁滯測功機加載)是一套利用磁滯測功機給電機加載,實現對各種電機綜合性能的精準測試,適合小功率微特電機的性能測試,溫升測試,能效測試以及模擬電機各種工況下的電機特性測試。磁滯測功機不需要依靠速度來產生扭矩,因此可以進行從空載到堵載的全程測試。磁滯測功機的冷卻方式可分為自然冷卻,壓縮空氣冷卻,鼓風機冷卻。測試系統通過儀器儀表來讀取電機的扭矩;轉速;輸出功率,轉向,電流,電壓,輸入功率,效率等參數。它可以根據不同的配置來測試不同的電機如直流有刷電機,直流無刷電機;交流串激電機等。一般應用于測試功率在14KW以下,扭矩在56N.m以下,轉速在30000rpm以下的電機或電機驅動測試。
加載穩定,基本無轉矩波動,慣量小。
使用壽命長,靠磁場制動,轉子與定子無接觸,唯一接觸的是軸與軸承,基本無需維護。
適應范圍廣,適用低到中高轉速電機的測試,可以測試被測電機從空載到堵載的全過程測試。
精度高,扭矩測量精度可達0.2-0.5%F.S ; 轉速測量精度可達0.1%F.S

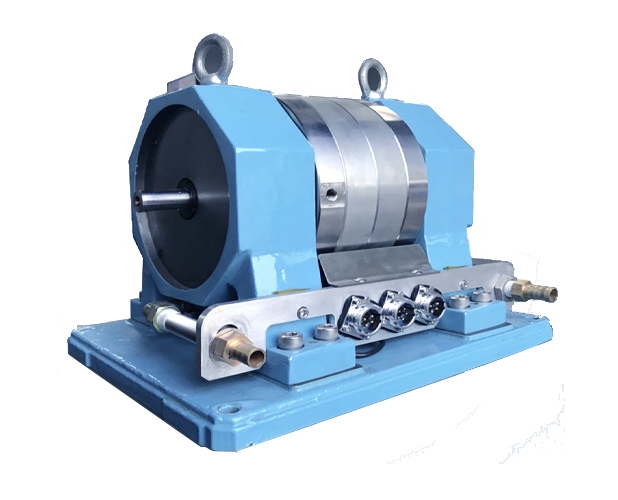

基于渦電流測功機加載的電機性能測試臺設備簡介
電機加載性能測試設備(渦流測功機加載)是一套利用渦流測功機給電機加載,實現對各種電機綜合性能的精準測試,適用于高轉速,中到高功率的電機測試。渦流測功機的扭矩隨著轉速的提高而加大,并在額定轉速時達到扭矩峰值。由于轉子的直徑較小,渦流測功機具有較低的慣量。其冷卻方式是通過定子內的循環水冷卻系統帶走制動時所產生的熱能。測試系統通過儀器儀表來讀取電機的扭矩;轉速;輸出功率,轉向,電流,電壓,輸入功率,效率等參數。它可以根據不同的配置來測試不同的電機如直流有刷電機,直流無刷電機;交流串激電機等高速電機。一般應用于測試功率在30KW以下,扭矩在100N.m以下,轉速在1000-50000rpm范圍的電機或電機驅動測試。
加載穩定,基本無轉矩波動,慣量小。
使用壽命長,靠磁場制動,轉子與定子無接觸,唯一接觸的是軸與軸承。
適應范圍廣,適用中到高轉速電機的測試,可以測試被測電機從空載到額定負載的過程測試。
精度高,扭矩測量精度可達0.2-0.5%F.S ; 轉速測量精度可達0.1%F.S.
