電機壽命測試設備采用制動器與智能恒流源/伺服電機+伺服驅動器組成的測試系統。 電機壽命測試系統(ATC-1005)是一款先進的，可在計算機(Windows 7/xp/10)操作系統下進行數據采集的馬達壽命測試軟件。由電機測試電源(AC/DC);工業控制計算機;智能控制器;電機測試夾具;測試軟件;磁滯制動器等組成。MOTOR-TEST(ATC-1006)測試軟件用LABVIEW編寫，具有特色的測試與圖形繪制功能，可以計算并顯示多個參數(電流等)。能測試 種類繁多的各式電機的壽命。憑借友好的用戶界面，它所產出的測試數據可以儲存 顯示并易于轉換為表格。能夠進行扭矩開環控制，能過流;過溫保護等，它可以根據客戶要求進行訂制。

原理框圖：

機多工位壽命測試系統從原理上來分析，可以分為三大類，一個是數據采集部分;一個是加載控制部分;一個是輔助部分。數據采集部分可以分為兩部分，電信號采集與機械信號采集。其中電信號可分為被測產品控制器的電壓、電流等。機械信號包含了被測電機輸出的扭矩、轉速等。他們都可以通過儀器儀表配合電流互感器來測量?？刂撇糠种饕怯杉虞d控制器、剎車器、控制電柜等組成可以通過軟件來控制剎車器配合扭矩轉速傳感器來做扭矩或轉速開閉環控制。也可以通過控制電柜給系統做各種軟硬件保護。輔助部分是根據實際需求來如冷卻裝置、振動傳感器、溫度傳感器等來輔助測試，此項根據實際需求來選配.

軟件界面：

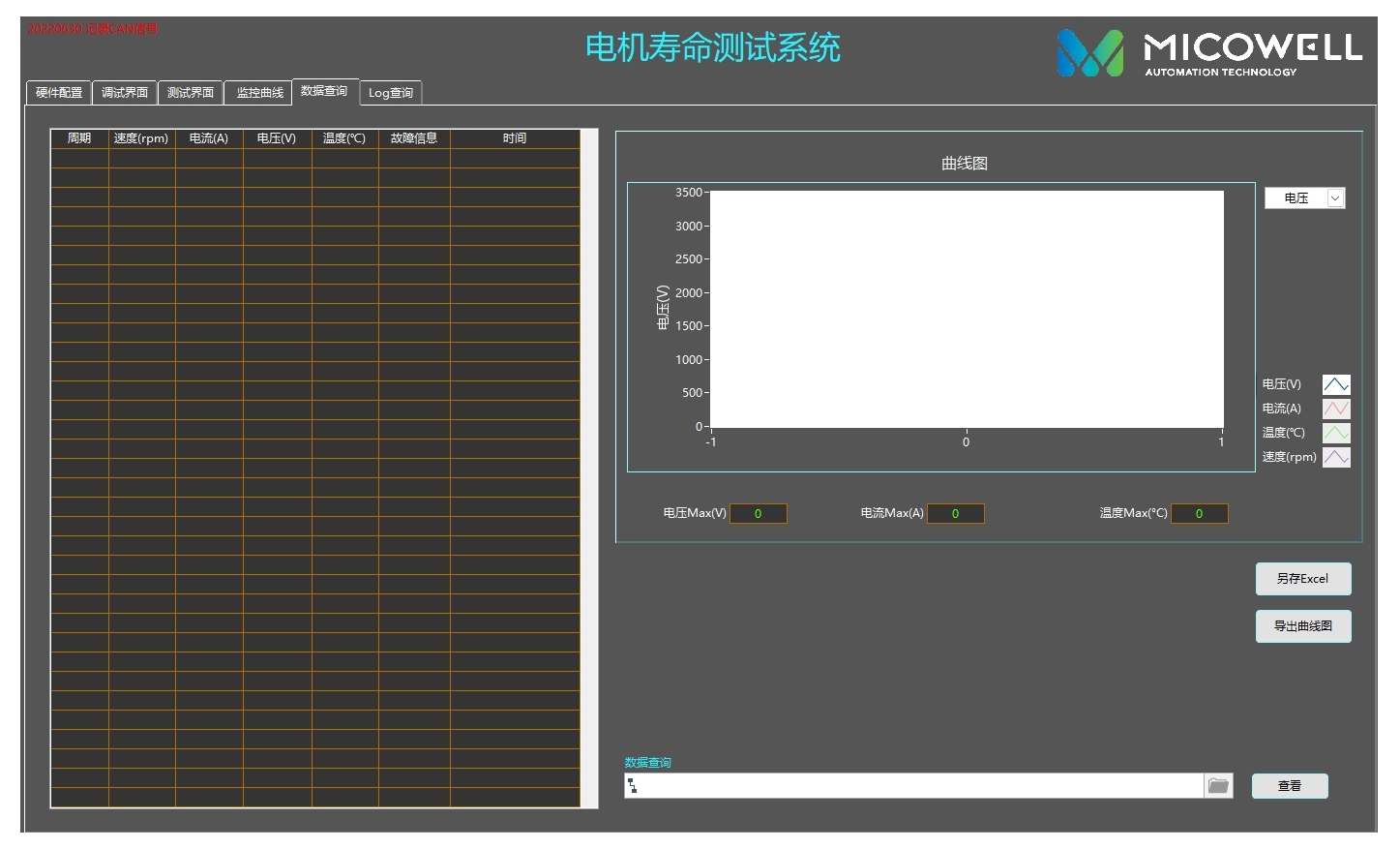

數據查詢

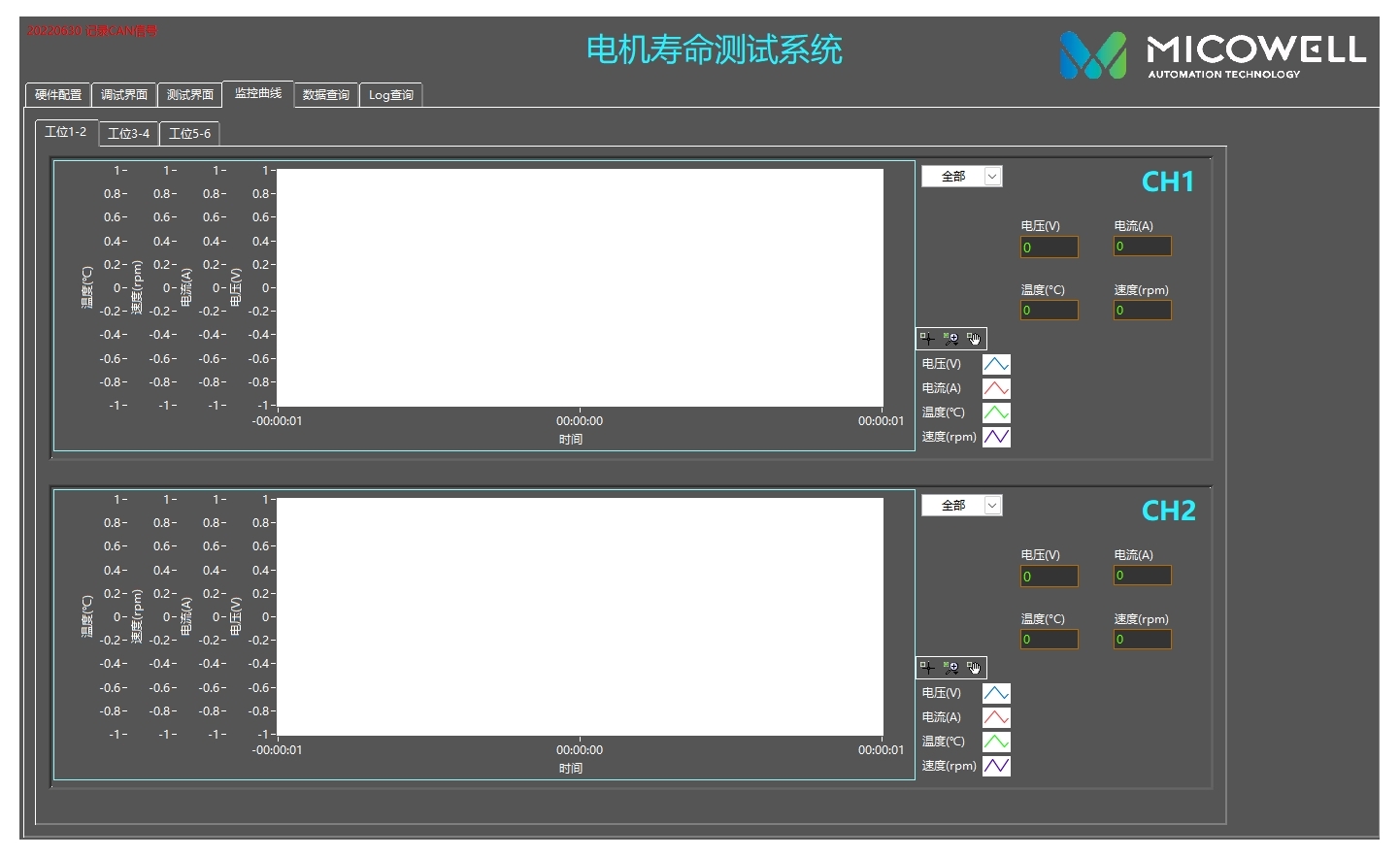

監控曲線

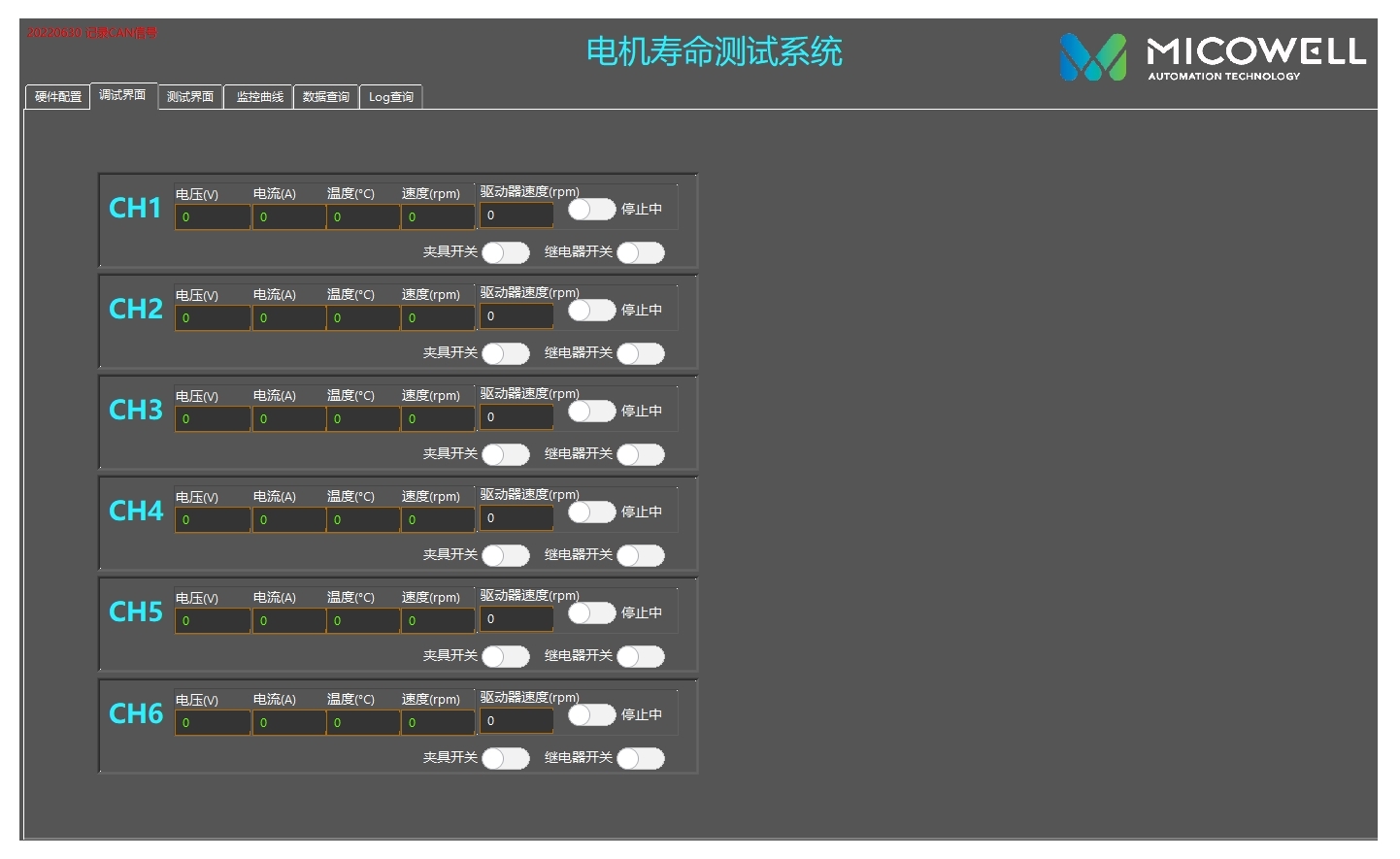

調試界面

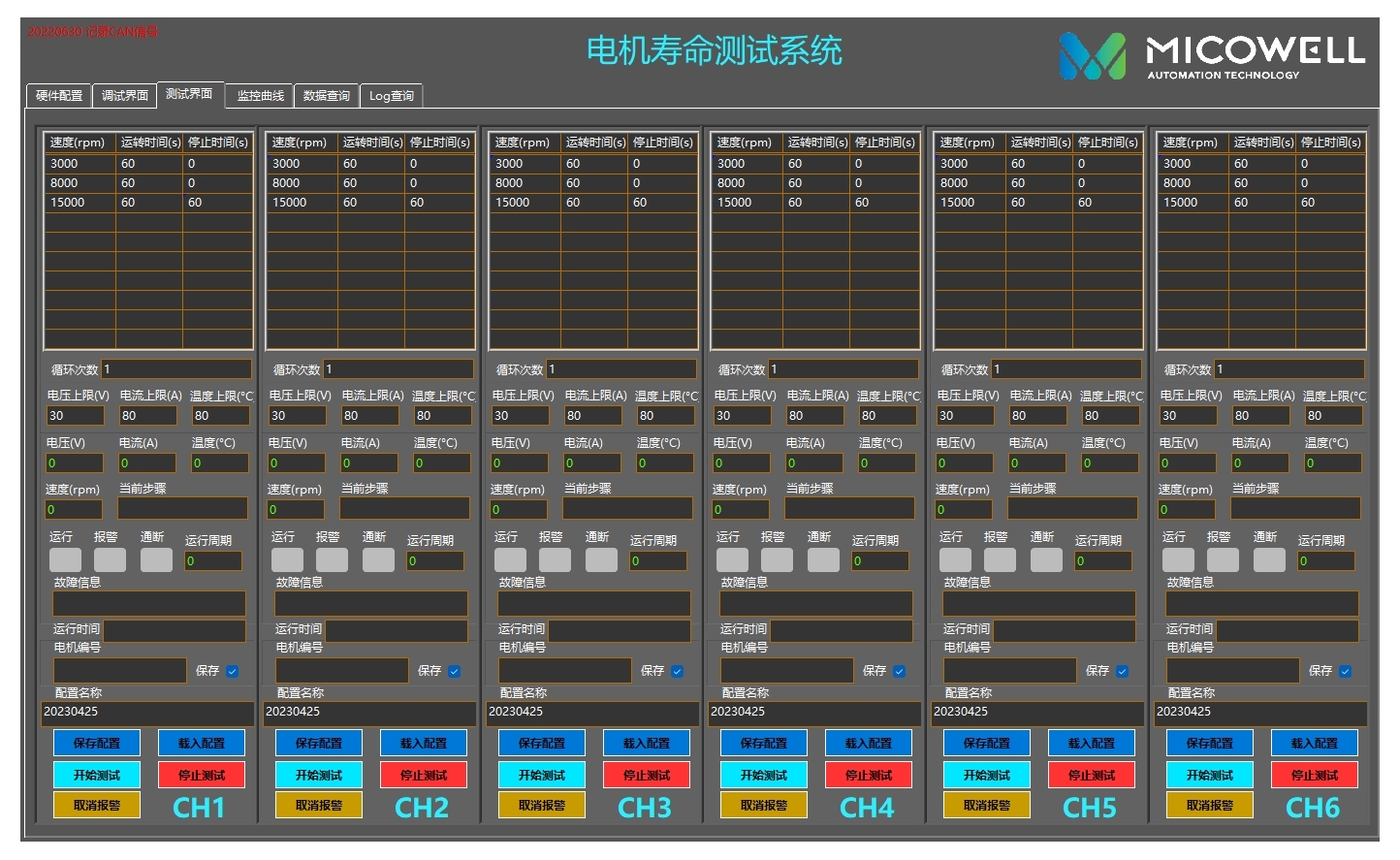

測試界面
