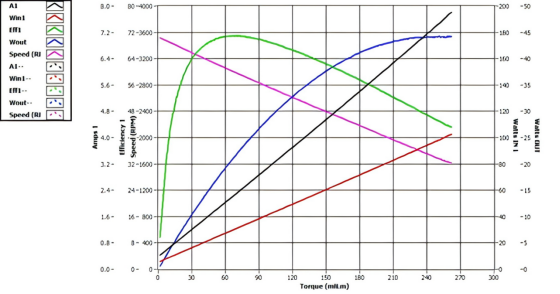

轉矩轉速特性：

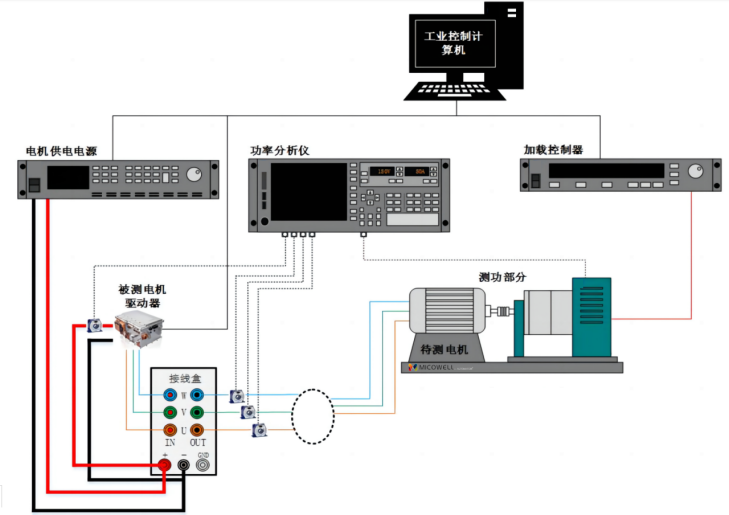

轉矩轉速曲線是通過工控機軟件自動測試且描繪出響應的曲線，驅動電機、驅動器、系統效率的測量主要依賴于高精度功率分析儀以及測功機，通過工控機軟件自動測量且會以報表的形式自動給出。具體的測量方法以及標準如下所示：

全程自動測試：

測試目的：描繪出電機工作區間的轉速、轉矩關系特性曲線。

測試方法：使用測功機作為被測電機的負載且使被測電機處于熱工作狀態，被測驅動電機控制器的直流母線工作電壓為額定電壓，設定最大工作電流。實驗時測功機軟件根據設定的轉速上下限及下降速度，調節最佳PID數值，在設定轉速區間內全程自動加載繪制成特性曲線。

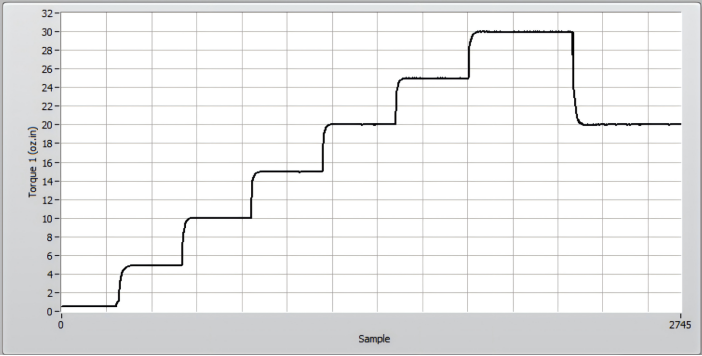

定轉速或定扭矩測試

測試目的：指定若干個轉速點或扭矩點進行加載控制，觀察電機在指定工況下的性能指標。

測試方法：使用測功機作為被測電機的負載且使被測電機處于熱工作狀態，被測驅動電機控制器的直流母線工作電壓為額定電壓，設定最大工作電流。實驗時測功機軟件根據設定的轉速點或扭矩點加載，調節最佳PID數值，根據用戶設定的加載步驟自動加載繪制成特性曲線。

手動加載測試

手動加載大幅壓縮了閉環負載加載時的PID調節時間，通過開環加載的方式手動測試，實現任意負載波形動態加載，為用戶提供電機實際運行工況的真實模擬試驗。
